溝槽異徑大小頭及法蘭系列
產品詳情
- 應用領域
市政供水 、大/中型建筑給排水、消防、空調暖通
- 執行標準
參照：GB/TI51-2016、CB/TI52-2016等相關國家標準及行業標準。
根據CJ/TI52-2016標準生產，具有安裝快速、簡易便捷、安全可靠、經濟實惠等特點，且便于維修，控制成本，不受安裝場所限制。廣泛應用于輸送流體管道的市政供水、生活給排水、消防、空調暖通等工程。
- 基本參數

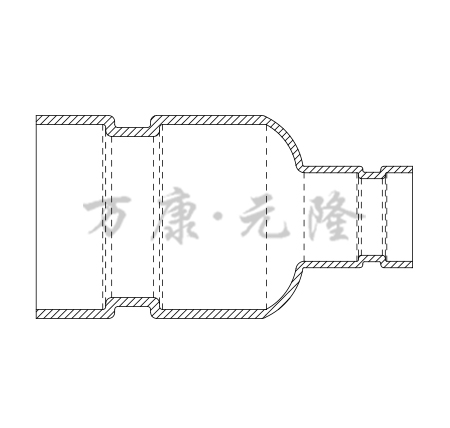

異徑直通
|
公稱通徑 |
外徑 |
壁厚 |
| GR-DN80×65 | φ88.9×76.1 | 2.0/2.0 |
| GR-DN100×65 | φ108×76.1 | 2.0/2.0 |
| GR-DN100×80 | φ108×88.9 | 2.0/2.0 |
| GR-DN125×65 | φ133.3×76.1 | 2.5/2.0 |
| GR-DN125×80 | φ133.3×88.9 | 2.5/2.0 |
| GR-DN125×100 | φ133.3×108 | 2.5/2.0 |
| GR-DN159×65 | φ159×76.1 | 3.0/2.0 |
| GR-DN159×80 | φ159×88.9 | 3.0/2.0 |
| GR-DN159×100 | φ159×108 | 3.0/2.0 |
| GR-DN159×125 | φ159×133.3 | 3.0/2.5 |
| GR-DN200×65 | φ219×76.1 | 3.0/2.0 |
| GR-DN200×80 | φ219×88.9 | 3.0/2.0 |
| GR-DN200×100 | φ219×108 | 3.0/2.0 |
| GR-DN200×125 | φ219×133.3 | 3.0/2.5 |
| GR-DN200×150 | φ219×159 | 3.0/3.0 |

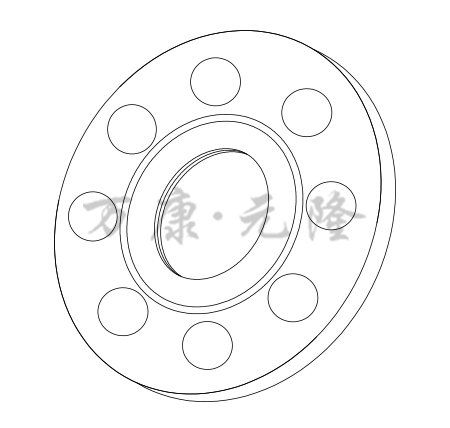

法蘭轉換接頭
|
公稱通徑 |
外徑 |
壁厚 |
| GR-DN65 | φ76.1 | 2.0 |
| GR-DN80 | φ88.9 | 2.0 |
| GR-DN100 | φ108 | 2.0 |
| GR-DN125 | φ133.3 | 2.5 |
| GR-DN150 | φ159 | 3.0 |
| GR-DN200 | φ219 | 3.0 |
