歐標雙卡壓三通系列

產品詳情

- 應用領域

市政供水、生活冷熱水、直飲水、燃?xì)?、食品、醫療、大型建筑給水等領域

- 執行標準

參照：GB/T19228.1、GB/TI19228.2、GB/T19228.3等相關國家標準及行業標準。

在依照國標標準的基礎上優化生產。采用公司自行研發的精密模具沖壓而成，再采用內外壁磁力清洗拋光機處理，內外壁光滑美觀，減少內壁流體阻力和流體噪音，流體輸送更暢快。密封圈采用衛生級抗老化的三元乙丙橡膠，依照國標標準生產。萬康卡壓式不銹鋼水管連接方式，連接強度高、抗震動能力強、安裝方便。

- 基本參數

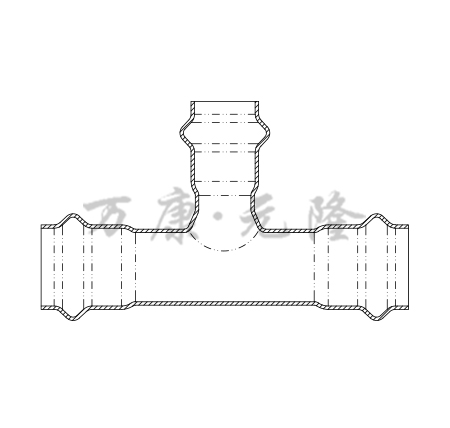

等徑三通

公稱通徑	外徑	壁厚
SE-DN15	φ18	≥1.2 & ≥1.0
SE-DN20	φ22	≥1.2
SE-DN25	φ28	≥1.2
SE-DN32	φ35	≥1.2 & ≥1.5
SE-DN40	φ42	≥1.2 & ≥1.5
SE-DN50	φ54	≥1.2 & ≥1.5
SE-DN65	φ76.1	2.0
SE-DN80	φ88.9	2.0
SE-DN100	φ108	2.0

異徑中大三通

公稱通徑	外徑	壁厚
SE-DN15×20	φ18×22	≥1.2 & ≥1.0
SE-DNI5×25	φ18×28	≥1.2 & ≥1.0
SE-DN20×25	φ22×28	≥1.2
SE-DN25×32	φ28×35	≥1.2 & ≥1.5
SE-DN32×40	φ35×42	≥1.2 & ≥1.5
SE-DN40×50	φ42×54	≥1.2 & ≥1.5
SE-DN50×65	φ54×76.1	≥1.2 & 2.0

異徑中小三通

公稱通徑	外徑	壁厚
SE-DN20×15	φ22×18	≥1.2 & ≥1.0
SE-DN25×15	φ28×18	≥1.2 & ≥1.0
SE-DN25×20	φ28×22	≥1.2
SE-DN32×15	φ35×18	≥1.2 & ≥1.5
SE-DN32×20	φ35×22	≥1.2 & ≥1.5
SE-DN32×25	φ35×28	≥1.2 & ≥1.5
SE-DN40×15	φ42×18	≥1.2 & ≥1.5
SE-DN40×20	φ42×22	≥1.2 & ≥1.5
SE-DN40×25	φ42×28	≥1.2 & ≥1.5
SE-DN40×32	φ42×35	≥1.2 & ≥1.5
SE-DN50×15	φ54×18	≥1.2 & ≥1.5
SE-DN50×20	φ54×22	≥1.2 & ≥1.5
SE-DN50×25	φ54×28	≥1.2 & ≥1.5
SE-DN50×32	φ54×35	≥1.2 & ≥1.5
SE-DN50×40	φ54×42	≥1.2 & ≥1.5

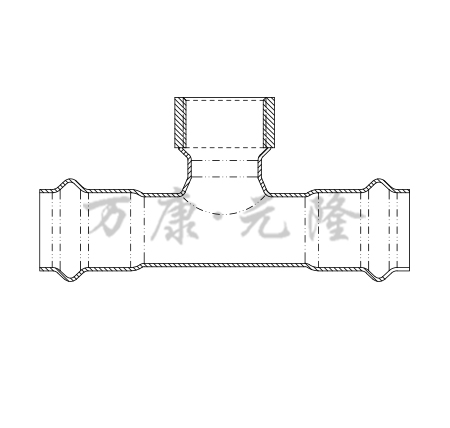

內牙三通

公稱通徑	外徑	壁厚
SE-DN15×1/2"	φ18×RP1/2"	≥1.2 & ≥1.0
SE-DN20×1/2"	φ22×RP1/2"	≥1.2
SE-DN20×3/4"	φ22×RP3/4"	≥1.2
SE-DN25×1/2"	φ28×RP1/2"	≥1.2
SE-DN25×3/4"	φ28×RP3/4"	≥1.2
SE-DN25×1"	φ28×RP1"	≥1.2 & ≥1.5
SE-DN32×1"	φ35×RP1"	≥1.2 & ≥1.5
SE-DN32×G1-1/4"	φ35×RP1-1/4"	≥1.2 & ≥1.5
SE-DN40×G1-1/4"	φ42×RP1-1/4"	≥1.2 & ≥1.5
SE-DN40×G1-1/2"	φ42×RP1-1/2"	≥1.2 & ≥1.5
SE-DN50×1/2"	φ54×RP1/2"	≥1.2 & ≥1.5
SE-DN50×G1-1/2"	φ54×RP1-1/2"	≥1.2 & ≥1.5
SE-DN50×2"	φ54×RP2"	≥1.2 & ≥1.5

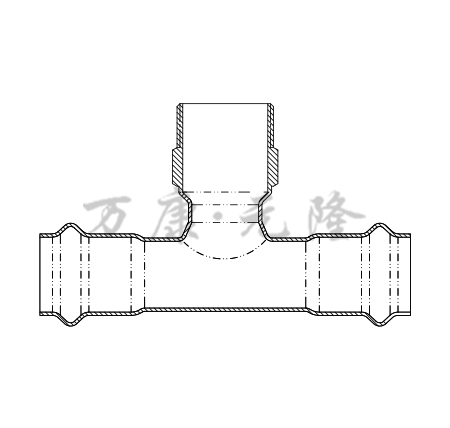

外牙三通

公稱通徑	外徑	壁厚
SE-DN15×1/2"	φ18×RC1/2"	≥1.2 & ≥1.0
SE-DN20×1/2"	φ22×RC1/2"	≥1.2
SE-DN20×3/4"	φ22×RC3/4"	≥1.2
SE-DN25×1/2"	φ28×RC1/2"	≥1.2
SE-DN25×3/4"	φ28×RC3/4"	≥1.2
SE-DN25×1"	φ28×RC1"	≥1.2 & ≥1.5
SE-DN32×1"	φ35×RC1"	≥1.2 & ≥1.5
SE-DN32×G1/4"	φ35×RC1-1/4"	≥1.2 & ≥1.5
SE-DN40×G1/4"	φ42×RC1-1/4"	≥1.2 & ≥1.5
SE-DN40×G1/2"	φ42×RC1-1/2"	≥1.2 & ≥1.5
SE-DN50×1/2"	φ54×RC1/2"	≥1.2 & ≥1.5
SE-DN50×G1/2"	φ54×RC1-1/2"	≥1.2 & ≥1.5
SE-DN50×2"	φ54×RC2"	≥1.2 & ≥1.5
